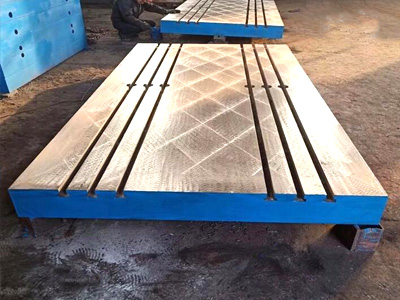

劃線平臺

劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途.劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺的材料：HT200-300；劃線平臺的硬度：HB170-240；劃線平臺的精度：0-3級；劃線平臺執行標準：GB/T 22095-2008.劃線平臺主要用于裝配，測量，鉚焊，焊接，檢驗、劃線,組裝,動力機械試驗等。

產地：河北省>泊頭市

供應商：河北精工機床制造有限公司

562119475

電話：13932735398 座機：0317-4580234

劃線平臺詳細內容

劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺技術參數

劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺是檢查機器零件平面度，直線度等形位公差的測量基準，也可用于零件劃線研磨加工，安裝設備等用途。劃線平板是檢驗機械零件平面、平行度、直線度等形位公差的測量基準，也可用于一般零件及精密零件的劃線、鉚焊研磨工藝加工及測量等。

劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺材質為高強度鑄鐵HT200-300，工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定,耐磨性能好。

劃線平臺規格為200×200~2000×4000mm（特殊規格可按用戶圖紙訂做或雙方商定生產加工），劃線平臺按標準GB/T 22095-2008制造。

劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺價格詳詢河北精工機床制造有限公司銷售部：0317-4580234

劃線平臺,鑄鐵劃線平臺,鉗工劃線平臺標準規格及對應級別標準：

規格	精度等級					規格	精度等級
規格	0級	1級	2級	3級	精刨	規格	0級	1級	2級	3級	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
