鑄鐵平板技術參數

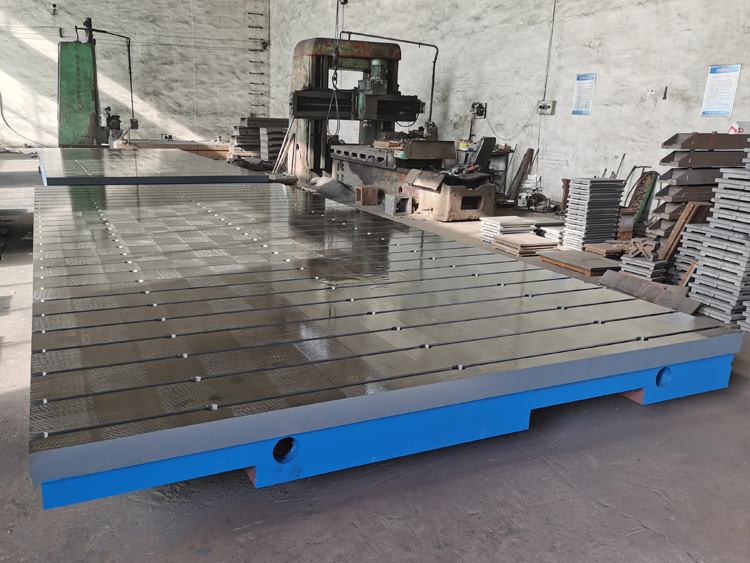

鑄鐵 平板的 用途分為鑄鐵檢驗平板、鑄鐵劃線平板、鑄鐵裝配平板、鑄鐵測量平板、鑄鐵鉚焊平板、鑄鐵焊接平板等， 用于各種機床機械的檢驗測量，檢查零件的尺寸精度、行位偏差，精密劃線、裝配、焊接、鉚焊、組裝、檢測等檢修、維修工作中，鑄鐵平板是機床、機械制造、電子生產、造船、發電、冶金、礦山、汽車、石油、化工、石油、石化、院校、研究院所、科研單位、設計院等行業_的基本裝備。鑄鐵平板分為筋板式和箱體式，工作面有長方形、正方形或圓形，鑄鐵平板的工作面上可加工V型槽、T型槽、U型槽和圓孔、長孔等。鑄鐵平板鑄件不得有氣孔、砂眼、裂紋、硬隔、夾砂等缺陷，鑄件不得有缺材、短尺等缺陷，鑄鐵平板鑄件加工前應進行外觀檢驗，合格后進行熱處理來去除鑄鐵件的內應力，來減少鑄鐵平板的變形量。鑄鐵平板進行粗加工后要卸離加工的機床，放置3-5天后再進行精加工，這樣做的目的是_去除鑄鐵平板的內應力，防止在使用過程變形，造成鑄鐵平板精度降低。





鑄鐵平板材料為HT200-300高強度鑄鐵，工作面硬度為HB170-240。鑄鐵平板按標準GB/T 22095-2008 制造。按計量檢定規程JJG117-2005《平板檢定規程》鑄鐵平板分為：00級，0級，1級，2級，3級，精刨六個級別。鑄鐵平板規格為200×200mm到4000×9000mm之間的各種規格，大于此規格的鑄鐵平板可以拼接使用。

鑄鐵平板平面度計算公式：
000級：1×（1+d/1000）                                1級：8×（1+d/1000）
0 0級：2×（1+d/1000）                                 2級：16×（1+d/1000）
0 級： 4×（1+d/1000）                                 3級：40×（1+d/1000）
①式中d代表鑄鐵平板工作面對角線長度mm，
②距工作面邊緣0.02α（為20mm）范圍內平面度公差不計，且任意一點都不行高于工作面。
