磁性V型塊|磁性V型座|磁性V型架-磁性V型塊用途及優點-河北精工機床

用途：磁性V型架又稱磁性V型塊或磁性V型座，用于軸類產品的檢驗、測量、劃線、定位等，并做輔助工具使用。

優點：V型槽部分及底部均帶有磁力，使用方便。

規格：工作磁力：392N（40kG），座體尺寸：70×60×72mm；

      工作磁力：588N（60kG），座體尺寸：100×70×95mm 。

磁性V型架：CZV-15；CZV-20；CZV-23 適用于圓柱形產品加工中的檢測，校正產品的垂直度，同心度等,該產品精度高，使用方便，工作磁力20 kg×2、25kg×2、30kg×2，座體尺寸60×60×60 mm、100×60×100 mm、150×60×120 mm。

磁性V型架規格適用于圓柱形產品的加工檢測，校正產品的垂直度，同心度等。

磁性V型架精度高、使用方便，工作磁力、座體尺寸磁性V型架的用途同一般型架。

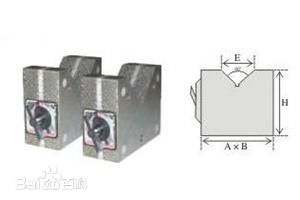

磁性V型架參數規格說明
